◆ 无溶剂，无固化副产物

     ◆ 韧性好

     ◆ 优异的粘结性、抗高低温冲击性

     ◆ 良好的防水、防潮性，吸水率极低

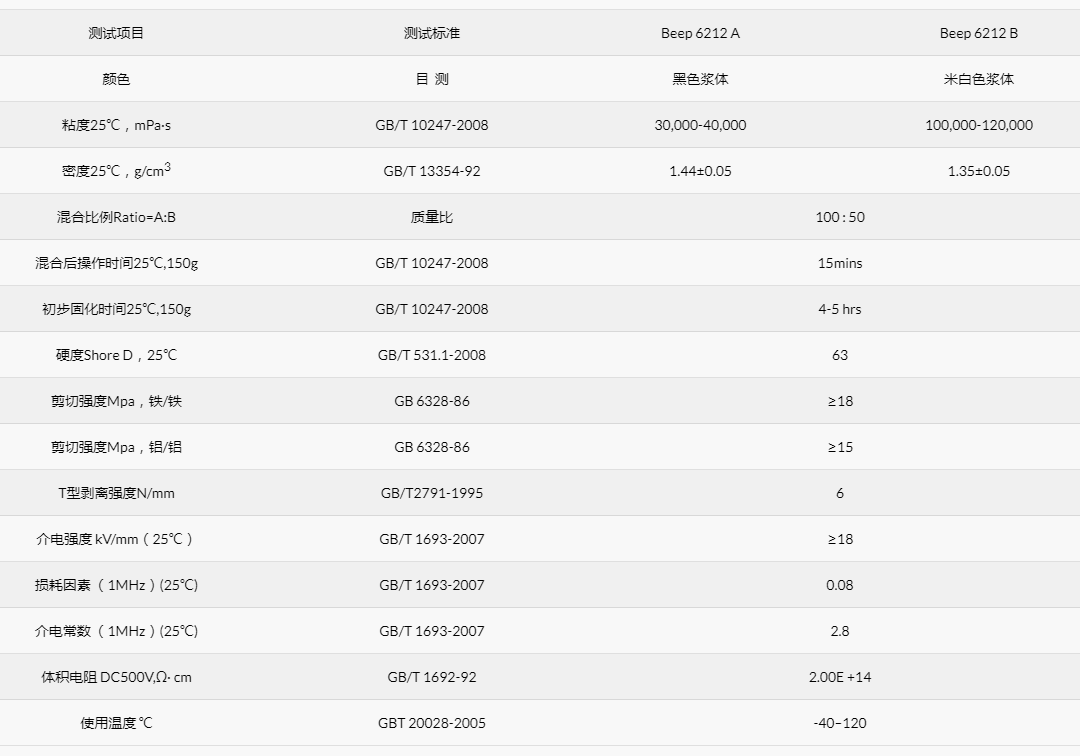

可用于金属粘接、铝蜂窝板拼接及电机产品铁芯Nomex纸粘接，具有极佳的粘接性和韧性。

     ◆ 取料：本品A料含功能填充粉料，胶液上层会有清液，在使用之前，需要将原包装胶液搅拌均匀，再取料使用。取料完成之后，及时将原包装密封好，以防与水分过量接触。胶料暴露空气时间长之后，可能导致AB料混合后鼓泡现象。有条件下，可以将A料原包装置于30度以上的保温环境中。

     ◆ 操作事项：B料暴露在大气中会吸水而发生水解现象，现象是变浑浊直至结块，A料也需要避潮存放，以免固化中生成过多的气泡。固化过程的环境需控制湿度尽量低，相对湿度不宜超过60%。

     ◆ 预热： 被浇注器件请于70~80℃烘1~2小时.也可降低温度,延长加热时间,以除去器件湿气。PUR 660X在低温下,粘度会变高,可预热材料至25℃~45℃,便于使用。

     ◆ 脱泡：对于A\B料桶分别抽真空，同时搅拌，以保证A\B胶液在混合前都是真空无气泡。

     ◆ 浇注：将混合料通过静态混合器浇入器件中，凝胶时间大概在60mins之内。

     ◆ 固化：25℃/120 mins, 完全固化需要24小时。环境湿度应控制在<70%,温度低应酌情延长固化时间。
