拜高SIPA 8602有机硅液态光学胶

     ◆ 1：1混合便利

     ◆ 高透光率

     ◆ 低黄变

     ◆ 室温固化或加热固化

     ◆ 高韧性及表面粘性

     ◆ 工艺性更优化

     拜高SIPA 8602有机硅液态光学胶

     ◆ LCD/OLED 显示屏幕与视窗盖板的光学贴合

     ◆ 光学级传感器的封装

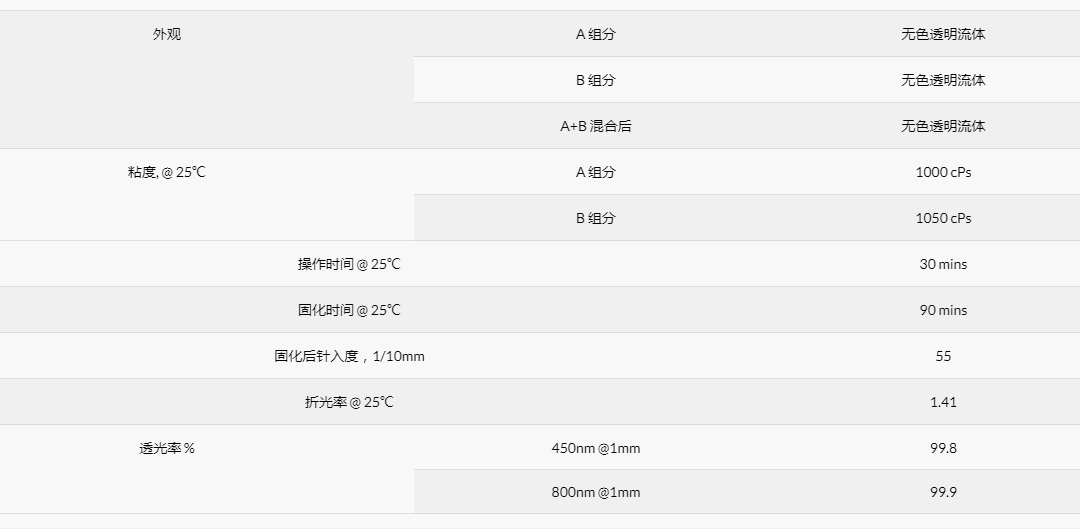

     ◆ 混合比例

        A : B = 100 : 100 (重量比)

     ◆ 混合

        取洁净塑料容器，将AB组分按预定比例加入搅拌容器内快速搅拌，搅拌过程中会引入气泡进入胶体内。如大

     ◆ 批量生产，建议使用自动混合设备（推荐静态混合方式）配合自动灌胶。

     ◆ 脱泡

        如手工混合需要脱泡，建议搅拌后立即在10mmHg的真空下脱出气泡不超过2分钟，否则将会因粘度升高太快

        而无法灌封，脱泡时胶水的体积最好不要超过容器容积的1/4，避免溢出。

     ◆ 点胶工具

        脱泡后使用针筒

     ◆ 需要灌胶或定量注胶设备请联络我司市场部门

     ◆ 操作过程

        温度升高会明细缩短操作时间，请注意！

        同样如在冬季，较低的温度会明显减慢固化速度。

     ◆ 固化条件

        90 mins @ 25℃或者 20 mins@80℃

        加热会加速凝胶的固化，可以适当升高温度缩短固化时间；
