拜高SIPA 1830双组分加成型室温硫化硅橡胶产品特性：

     ◆ 易化，80℃下25min硬化

     ◆ 优异的机械性能

     ◆ 操作简单, 10:1 快速混合

     ◆ 高透明度

     ◆ 低硬化收缩率，< 0.6 %

可用于各种硅胶原型模, 标签和丝织带的制作

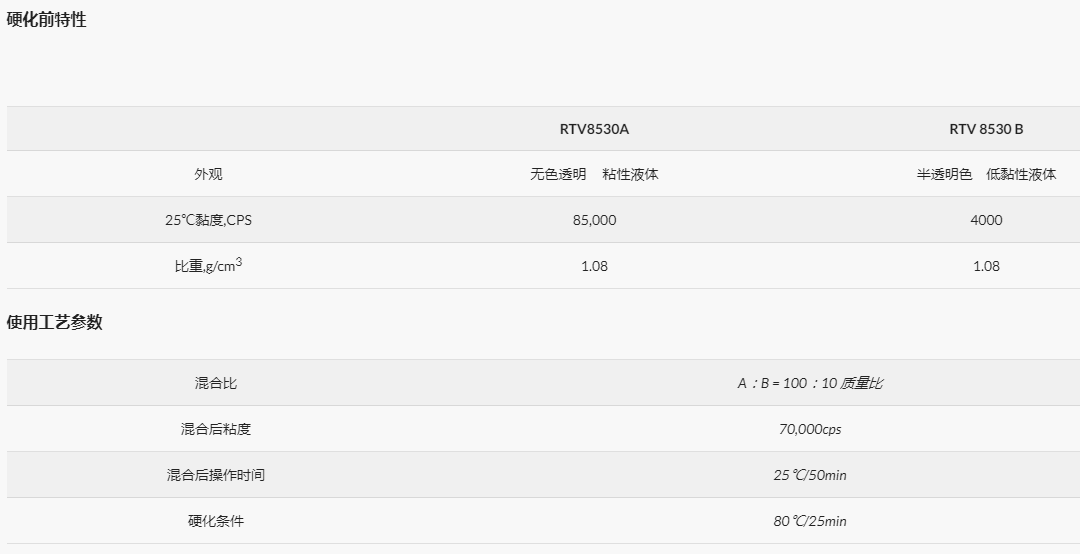

两组分混合

     ◆ RTV 8530A/B  以一定重量比, 固定比例100:10混合

     ◆ 两组份可通过手工或使用低速的电子或气动泵混合, 尽量避免裹夹气泡及搅拌温度上升

制模

     ◆ 混合物应以真空30–50 mbar 脱气, 以除去裹夹的气泡, 如使用分散设备, 两组份混合前分别脱气.

     ◆ 混合物脱气时, 体积会膨胀 3–4 倍 然后破灭, 随后5 – 10 分钟, 恢复原状, 稍后几分钟完成脱气过程,

     ◆ 关闭真空, RTV 可由重力倾倒或低压抽取制膜.

固化

     ◆ RTV 加成反应体系, 低温下固化较慢, 固化随温度增加而加快.

某些物质可影响固化

     ◆ 以硫 硫化的天然橡胶

     ◆ 以锡盐等金属盐催化的硅橡胶

     ◆ 以锡盐和添加剂稳定的PVC

     ◆ 胺催化的环氧树脂

     ◆ 某些有机溶剂, 如酮, 醇, 醚 等
